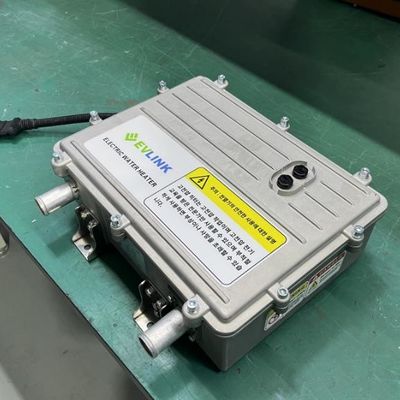

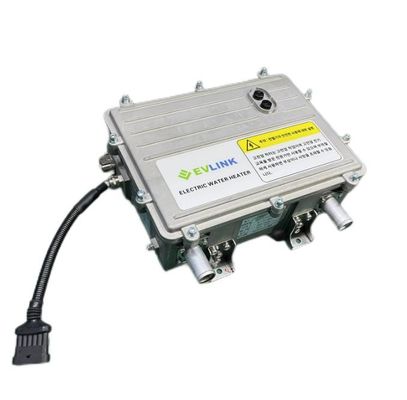

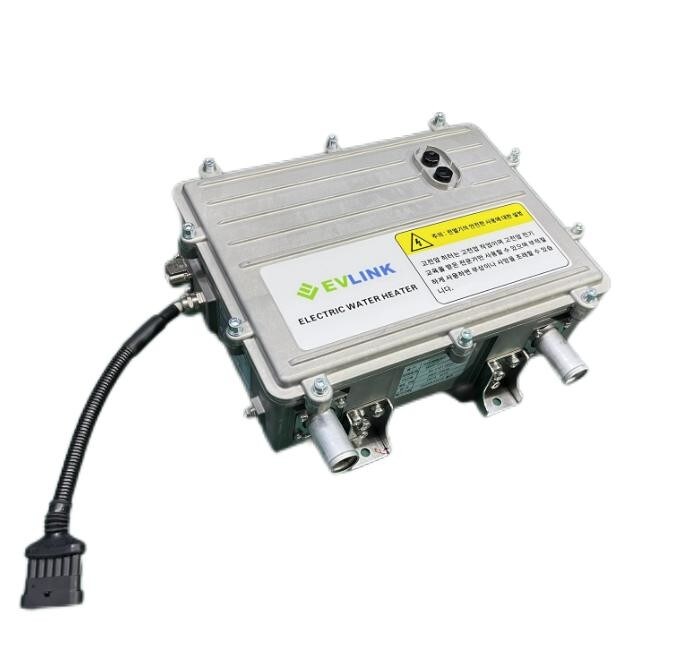

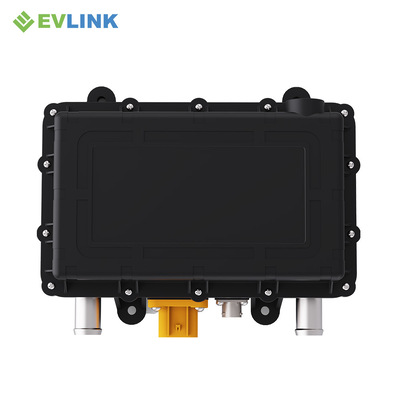

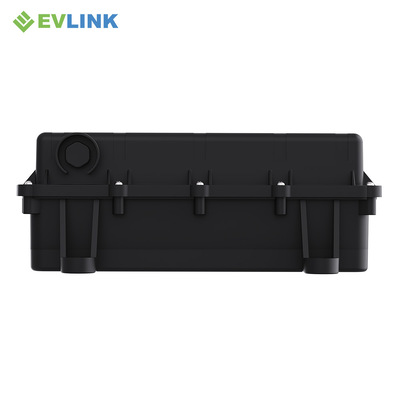

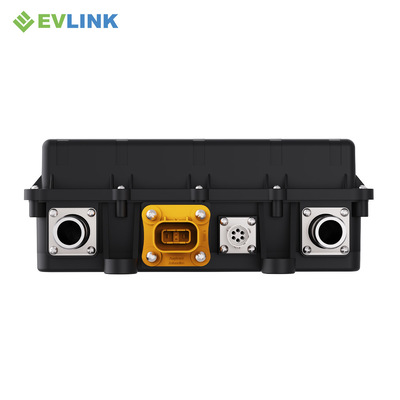

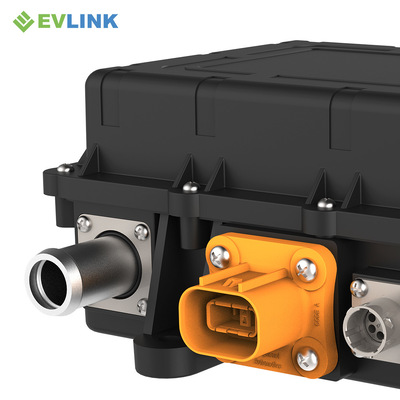

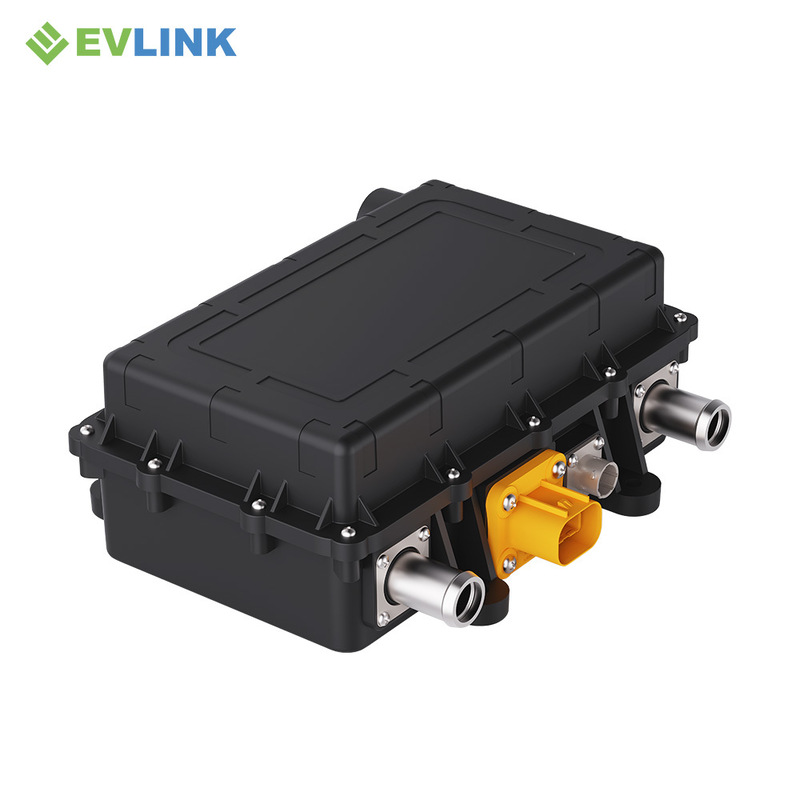

EVLINK 20kw 800v 600v Hvc Elektroheizung für Fahrzeuge mit neuer Energie

Einleitung

Mit der Entwicklung von Elektrofahrzeugen mit neuen Energien und Wasserstoffbrennstoffzellen steigt die Nachfrage nach Fahrzeugthermischen Managementsystemen.EVLINK verfügt über umfangreiche technische und Produktionserfahrung in diesem Bereich, insbesondere bei der Konzeption, Forschung und Herstellung von Hochspannungsplattformflüssigkeits- und Luftheizungen.Die innovativen Eigenschaften und Vorteile der EVLINK-Wasserbereiter für Fahrzeuge bedeuten eine neue Revolution bei Hochleistungsheizungen für Elektrofahrzeuge.

Hochspannungs- und Hochleistungskonstruktion

Maximale Leistung und Spannung

• Höchstleistung: 35 kW, ausreichend, um den Heizbedarf der meisten kalten Gebiete zu decken.
• Maximale Nennspannung: Gleichspannung 1050 V, der zukünftige Trend.

Anerkennung auf dem Markt

Kunden und Kooperationen

• 70% der chinesischen Bushersteller wählen die Produkte von EVLINK.
• HVCH-Q-Heizungen wurden während der Olympischen Winterspiele in Peking auf Wasserstoffbrennstoffbussen installiert.
• Zusammenarbeit mit namhaften Unternehmen wie King Long, CATL, Geely, BYD und Air International zur Bereitstellung von Fahrzeugthermischen Managementsystemen.

Innovationen

PTC-Modulgestaltung

• Ein einzigartiges modulares Design, um den Bedarf an höherer Leistung zu decken, den herkömmliche Heizungen nicht erfüllen können.
• Maßgeschneiderte PTC-Elemente mit Curie-Temperaturpunkten zur Gewährleistung einer guten Spannungsbeständigkeit und Niedertemperaturstartleistung.

Matrix-Arrangement-Struktur

• Drei-reihe-Matrix-Anordnung zur Verbesserung der Wärmeabbaueffizienz.
• hochwertige Aluminiumsäure-Keramik-Substrate, die als Isolationsmaterialien verwendet werden,Lösung der Probleme, dass herkömmliche Polyimidfolien anfällig für Kratzer sind und ihre Isolationsleistung bei hohen Temperaturen geringer ist

Kupfer-Busstange Verbindung

• Die Verwendung von Kupfer-Streifenbändern zur Verbindung von Modulen, wodurch Unordnung und mögliche Kurzschlüsse oder Lecks vermieden werden, die mit herkömmlichen Verkabelungen verbunden sind.

Sicherheitsvorkehrungen

Überspannungsstrommanagement

• Verwendung von PTC-Chips mit guter Niedertemperaturstartleistung, um die Stromkurve zu glätten und den Überspannungsstrom zu reduzieren.
• Beginnt, den Gesamtstrom zu senken.

Vorübergehender Überspannungsschutz

• Hochspannungs-Stromversorgungsfilterkondensatoren und Überspannungsschutzvorrichtungen.
• Ich wähle 1600 V IGBTs, um die Ausfallspannung zu erhöhen.

Risikokontrolle bei hohen Temperaturen

• Kombination von mechanischen Temperaturregelungsschaltern mit glasdichten NTC-Thermistoren zur Gewährleistung der Sicherheit bei hohen Temperaturen.

Wasserdichte Struktur

• Verwendung von Silikonteilen in Kombination mit Edelstahlplatten zur Gewährleistung von wasserdichten Leistungen an Ein- und Auslassrohren.
• Optimierte Befestigungsfußgestaltung zur Verbesserung der Widerstandsfähigkeit gegen Stöße und Stöße.

Steuerlogik

Weicher Start

• Gruppenstart, jede Gruppe wird von unabhängigen IGBTs gesteuert, um einen reibungslosen Start zu erreichen.

PID-Verordnung

• Zusammenarbeit mit Kunden bei der Debug-Anpassung von PID und bei der Optimierung von Energieeinsparstrategien.

Wechseln ohne Belastung

Kombination von Kontaktoren mit IGBTs zur Verringerung des Einflusses auf die Kontaktoren während des Umschaltens und zur Verhinderung der Haftung.

Schlussfolgerung

Durch innovative PTC-Modulkonstruktion, zuverlässige Sicherheitsvorkehrungen und präzise Steuerungslogik bieten EVLINK-Wasserbereiter für Automobile effiziente und zuverlässige Heizlösungen.Diese Innovationen verbessern nicht nur die Produktleistung, sondern festigen auch die führende Position von EVLINK im Bereich der thermischen Steuerung von Fahrzeugen.
